多参数差压变送器是一种用于测量流量、压力、液位、温度等多种参数的传感器，价格因品牌、型号、规格等因素而异。一般来说，多参数差压变送器的价格在几百元到几千元不等，一般不会超过2000元。但具体的价格还需要根据实际需求和市场行情来确定。

1.差压流量计原理：

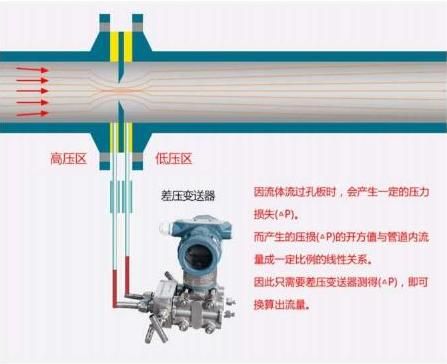

流体流经管道内的节流装置时，在节流件出形成局部收缩，使流速增加，静压降低，于是形成压力降，既压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以差压流量计可以通过测量压差来衡量流体流量的大小。

2.测量原理及结构：

节流元件：安装在管道中产生差压的装置。

导压管：取节流装置前后的差压，传送给压力变送器。

差压变送器：产生的差压转换成为标准电信号（ 4~20mA或FF）。

阀组：用于连接导压管与差压变送器组件，防止变送器投用是单腔受压损坏膜盒。

3.安装事项及要求：

1、安装节流原件的前后直管段原则上越长越好，但实际工程不可能，为此要保证节流原前10D后5D。

2、安装孔板时，确定好孔板节流件方向与管道介质方向相符，孔板反装会造成流量指示变小。

3、管道内的流束应该是稳定的。

4、被测介质在流过节流装置时不应该发生相变；

5、对于新安装的管路系统必须在管道冲洗后再对节流件进行安装。

4.差压流量计类型：

孔板流量计：

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。

平衡流量计：

平衡流量计是一种较为特殊的差压式流量仪表，源自2003年美国航天飞机主发动机测液氧流量计，由美国NASA采用流量仿真技术设计和研发。它采用独特的等雷诺数、增加节流件厚度和加工精度，使流动性能接近文丘里，构造依然简洁、安全，性能有质的飞跃，巧妙的结构设计能在最短的直管段要求下，用相对较小的永久压损换来较大的稳定差压，实现高精度长期稳定测量。相比传统节流装置有了一定改进。该流量计具有平衡整流等显著特征，传统节流装置只有一个流通孔径，节流后使流体失去了理想状态，其工作原理与其他差压式流量计一样。

平衡流量计就是一种的差压式流量仪表，只不过在产品的性能与技术方面有所改进，同样的道理也各有优缺点，但是他的工作原理与其他差压式流量计还是一样的，也都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程即可计算出管道中的流量。

平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的，称为函数孔。

当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被最小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量，现在随着工业自动化过程中的一些特殊要求，人们在生产生活方面的要求也在发生着变化，所以，平衡流量计和节流装置也会同时存在于应用现场。

楔式流量计：

楔式流量计是利用帕努利原理，将截面成Ｖ形的楔块放入工艺管道中而构成的一种新型节流装置，通过楔块产生差压，当流体通过楔式流量计时，由于楔块的节流作用，在楔块前、后侧会产生了一个与体积流量值成平方关系的差压，该差压正比于质量或体积流量。此差压信号通过膜盒传送到差压变送器，差压变送器通过计算就会得出与差压成平方关系的4-20mA信号，经显示屏或DCS即可显示出流量值。楔块一般安装在管道的上部，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或黏稠液体及脏污介质顺利通过，不会在节流件上游侧产生滞流。对同一管径，不同的楔比H/D（楔块开口高度Ｈ和管道直径Ｄ之比）可得到不同的典型流量范围。

5.差流量计指示不准，有哪些工况相关方面的原因？

原因分析：

1）运行工况存在变化。

2）引压管积气或积液。

3）引压管堵或泄露。

4）测量膜盒被物料附着。

5）流量补偿不合适。
