​钢化玻璃哪里比较脆弱？钢化玻璃自爆原因是什么？

钢化玻璃哪里比较脆弱？钢化玻璃自爆原因是什么？

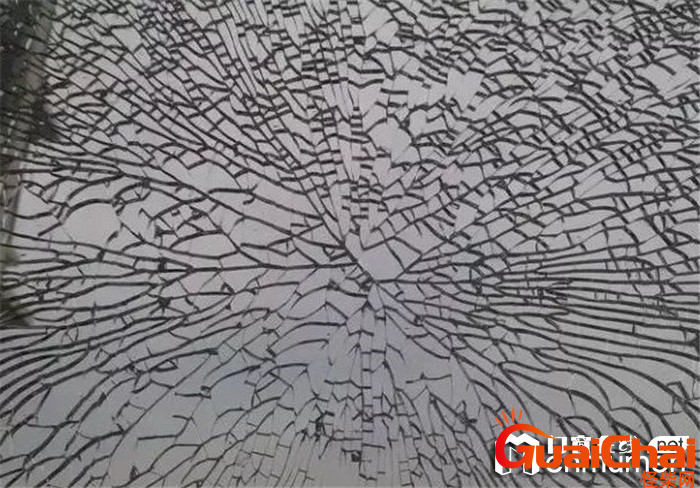

　钢化玻璃哪里比较脆弱？钢化玻璃自爆原因是什么？每到夏季，全国多个地区都进入了“烧烤模式”。不少城市经常报道有高层建筑玻璃幕墙钢化玻璃炸裂的事件发生。那么真的是像新闻中提到的玻璃被高温烧烤爆炸吗？下面就带你了解一下钢化玻璃自爆的原因。 其实从钢化玻璃诞生开始，就伴随着自爆问题。钢化玻璃自爆可以表述为钢化玻璃在无外部直接作用的情况下而自动发生破碎的现象。在钢化加工、贮存、运输、安装、使用等过程中均可发生钢化玻璃自爆。6月28日，深圳一写字楼在施工时，幕墙4平米钢化玻璃突然炸裂，导致4名工人受伤。

在相同时间，江苏南环新村一居民家窗户一块钢化玻璃也无故发生自爆。

把多起事故摆在一起，它们都有一个共同点，就是钢化玻璃自爆多发生在夏天。

这是为什么？自爆和温度之间又有怎样的联系？我们来做一个钢化玻璃的极限高温测试。

三伏天，太阳直晒玻璃最高温度在65℃左右。

我们实验用的是经过检验合格的钢化玻璃，长1.5米，宽1米，厚10毫米，通常写字楼的幕墙用的也都是这类厚度的钢化玻璃。

大史先用锤子猛敲了几下钢化玻璃，玻璃完好无损。

接下来开始用喷枪烤玻璃

温度上升到180℃时虽然看不到火焰的情况，但是一阵阵的热浪冲着大史扑过去。

钢化玻璃在大史的喷枪下面已经烤了10多分钟，玻璃温度也到了300℃，但是玻璃一点问题都没有。

热成像仪记录到的最高温度有301℃，已经完全超过了平时太阳照射的温度。

这也就说明，太阳暴晒不会让钢化玻璃自爆

那么对于钢化玻璃自爆，还有一种说法是室外艳阳高照，室内开着空调凉风嗖嗖，一冷一热交替所导致。

大史继续烤这块玻璃，再用凉水直接往上泼。

300℃高温状态下，钢化玻璃急遇凉水只是冒了一点烟，也没有发生爆裂。

鼎昇科技品质总监吕锦赟说，钢化玻璃要经过钢化炉高温，达到620到640℃的高温煅烧之后出来再进行急剧降冷，经过特殊的工艺处理，一般的温度是不会导致钢化玻璃自爆的。

钢化玻璃自爆的根本原因取决于原片，因为原片的本身含有杂质——硫化镍，杂质和气泡越多，自爆率就越高。

下面用价格比较便宜，有明显杂质的低品质钢化玻璃继续实验

钢化玻璃温度升高了200℃，用凉水泼向玻璃

当凉水沾到玻璃，不到2秒的时间，整块玻璃破裂，瘫塌在一地。

鼎昇科技生产总监锁应桥说，这块玻璃原材料里面有硫化物结石，经过实验冷热膨胀以后，硫化物结石引起玻璃产生微裂纹，从而导致玻璃自爆。

冷热不均是钢化玻璃自爆的诱因，根本原因还是玻璃品质不达标。玻璃原片有杂质，受温差影响，就会改变整片玻璃的应力，产生自爆。

除了内在杂质过多，设计和施工对玻璃自爆也有关系。

两块钢化玻璃，相同的尺寸，相同的厚度，都是经过检验合格的产品。

一块不做任何的处理

另一块对4个角进行加固，3个松1个紧，来看看玻璃的坚固程度会不会有区别。

安装加固钢化玻璃时，要求四周受力均匀。但大史故意在其中一个角拧紧螺丝，来模拟施工不当的情况。

没做任何处理的钢化玻璃了很多下都没破

有螺丝的钢化玻璃两锤就碎了

所以，看上去很坚固耐用的钢化玻璃，只要应力结构发生改变，就会变得非常脆弱。

现代玻璃生产技术不能完全消除硫化镍杂质的存在，夏天又是幕墙构件最容易变形的季节，多重原因之下，钢化玻璃就容易发生自爆。

根据我国《建筑玻璃应用技术技程》的规定，凌空面3米以上的幕墙，必须采用夹胶玻璃。夹胶玻璃就是中间有层胶水，即便自爆也不会脱落，安全性很高。如果你看到有高楼钢化玻璃自爆掉落的，那肯定就偷工减料了。
